Slasový montáž solárního panelu

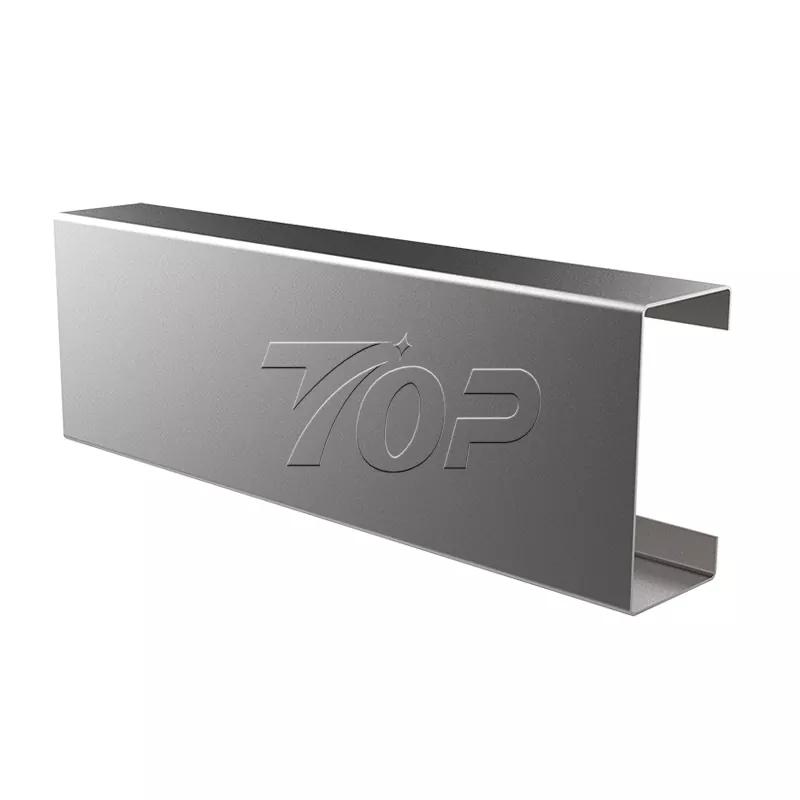

Jako hlavní strukturální materiál se používá hlavní energii navržená a vyráběná můstka pro montáž solárního panelu ve tvaru C. Má poměr s vysokou pevností k hmotnosti. Tato sluneční soustava pro pozemní montáž může snížit hmotnost celého podpůrného systému a zároveň zajistit dostatečnou nosnost. Jeho lehčí držáky jsou během přepravy a instalace pohodlnější a zároveň snižují požadavky na zatížení nadace.

Parametry produktu

Materiál s vysokou pevností: Hot Dip Galvanizovaná ocel (HDG) nebo eloxovaný hliník poskytuje vynikající odolnost proti korozi a strukturální sílu s délkou života více než 25 let.

Modulární design: Slasový montáž na montáž solárního panelu podporuje rychlé sestavení a nastavení, kompatibilní s řadou velikostí solárních panelů.

Odolnost vůči větru: Prostřednictvím optimalizovaného strukturálního designu solárního stojanu a fixací základny může odolat rychlosti větru nad 60 m/s, vhodnou pro oblasti s vysokým tlakem větru.

Flexibilní úhel instalace: Podpora pevného úhlu naklonění (15 ° -60 °) nebo nastavení sezónního úhlu, aby se maximalizovala účinnost výroby energie.

Ochrana životního prostředí a nízká údržba: Není potřeba nadace betonu, snižuje znečištění stavebnictví, nízké náklady na údržbu.

Instalační režim

1 Příprava na instalaci

Kontrola místa: Zkontrolujte rovinnost země a typ půdy (doporučují se kotevní šrouby nebo betonové základy).

Seznam nástrojů: Elektrická vrták, klíč, úroveň, montážní stroj na kotevní šrouby (volitelné).

2 Postup instalace

Fixace nadace:

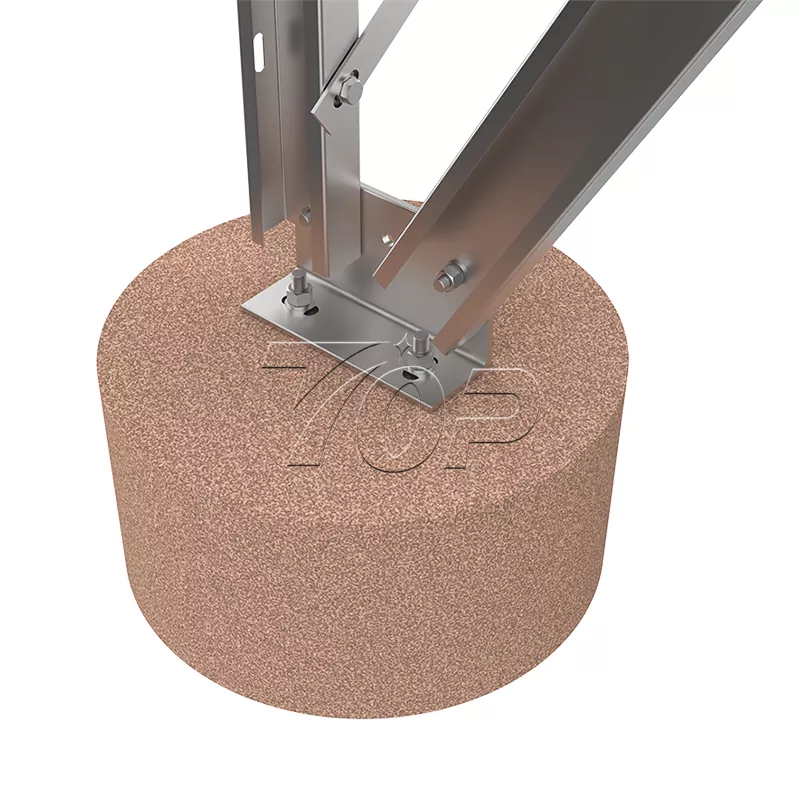

Pokud se používají betonové základny: Nalijte betonové mola s hloubkou nejméně 80 cm a vložte podpůrné základní šrouby.

Pokud používáte kotevní šrouby (doporučené): zašroubujte šrouby do země k hloubce návrhu (obvykle 1,2-2 m).

Shromáždění podpory:

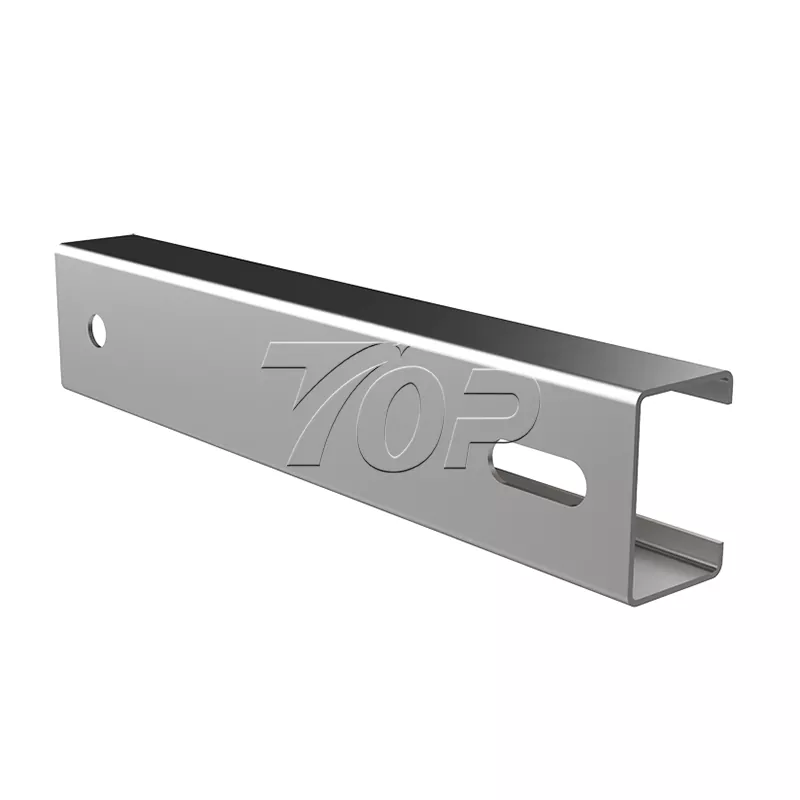

Ochlište ocelový sloupec ve tvaru C svisle na základy a utáhněte ji šrouby.

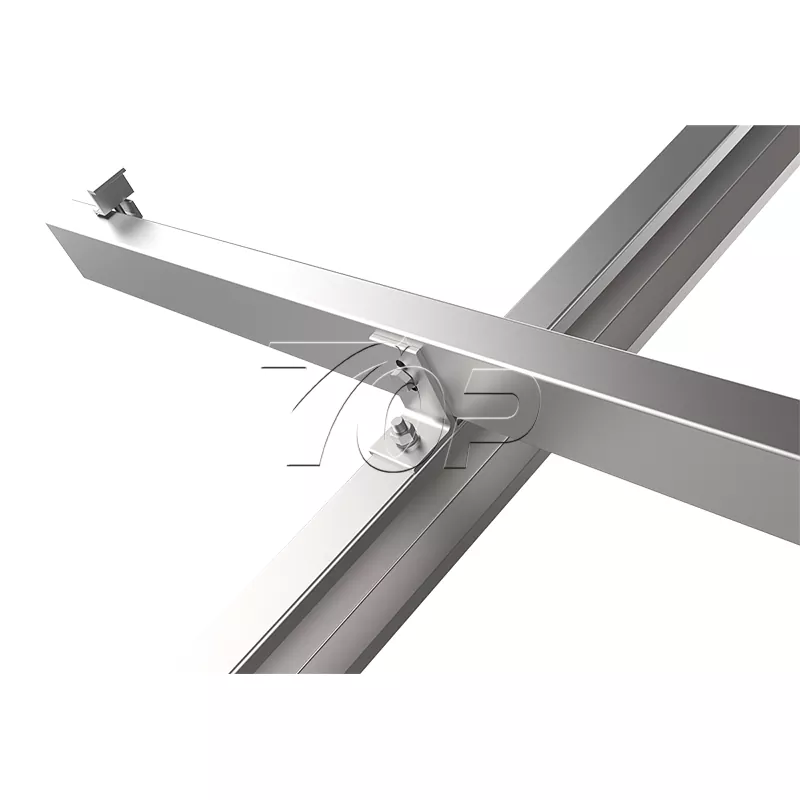

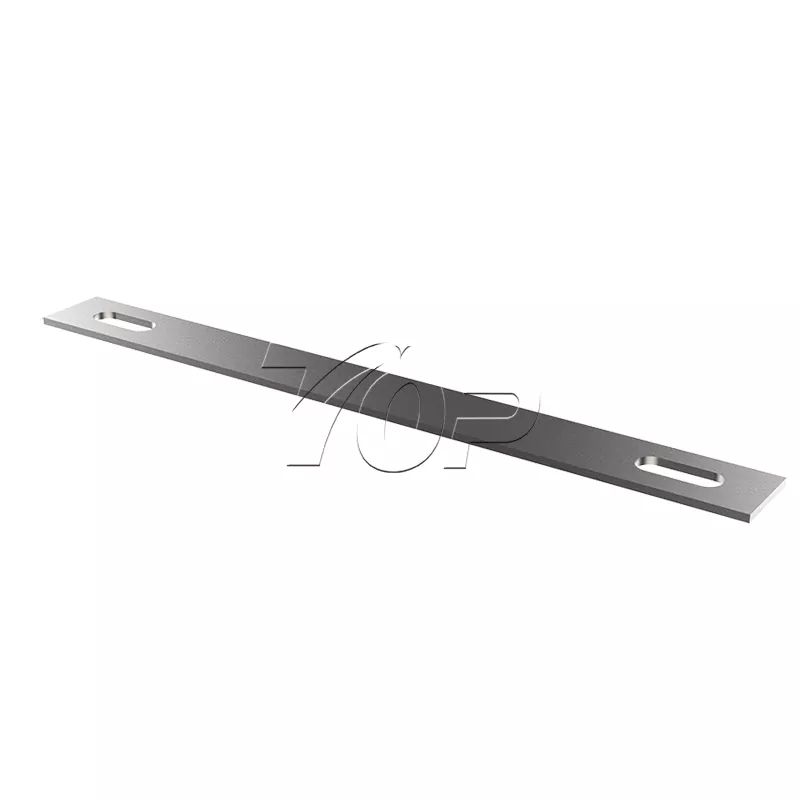

Nainstalujte příčné podpůrné paprsky a diagonální rovnátka, abyste se ujistili, že struktura na montáž na montáž solárního panelu je úroveň (kalibrace pomocí úrovně).

Nainstalujte solární panely:

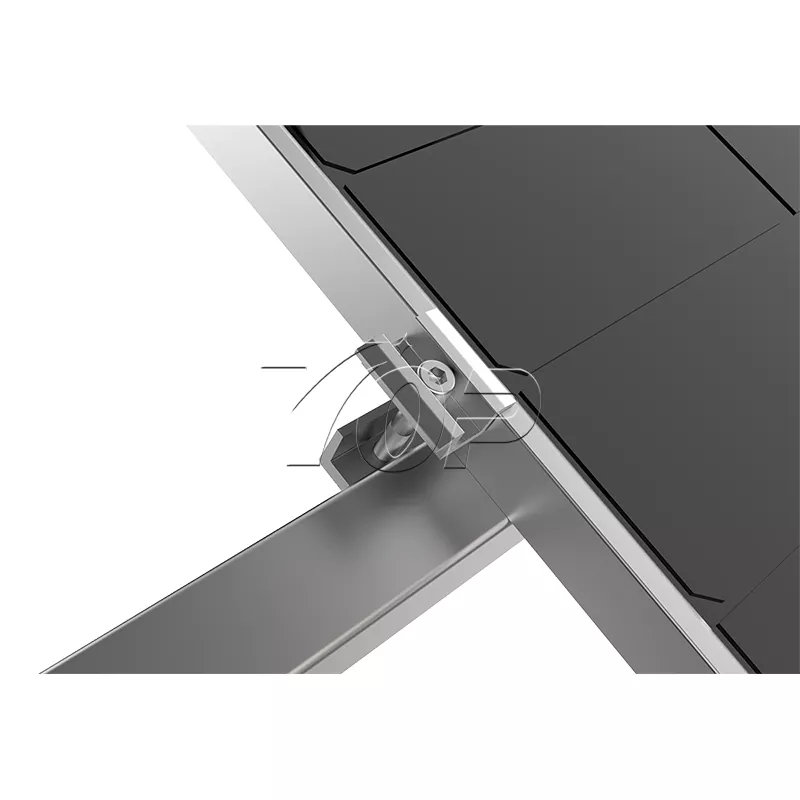

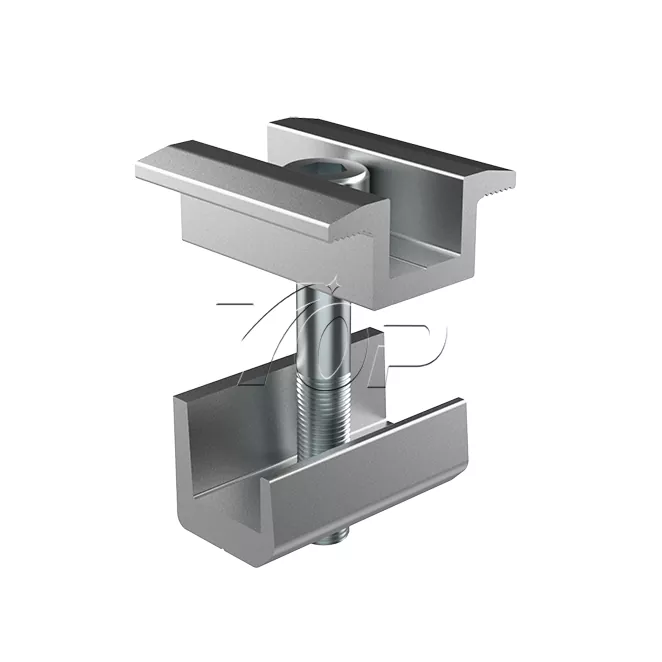

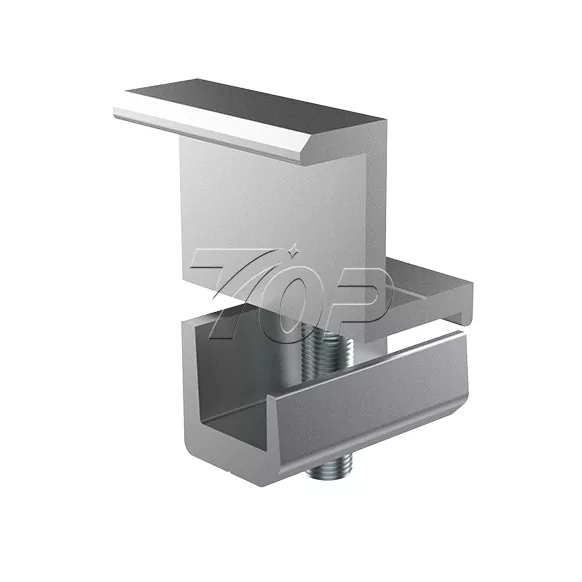

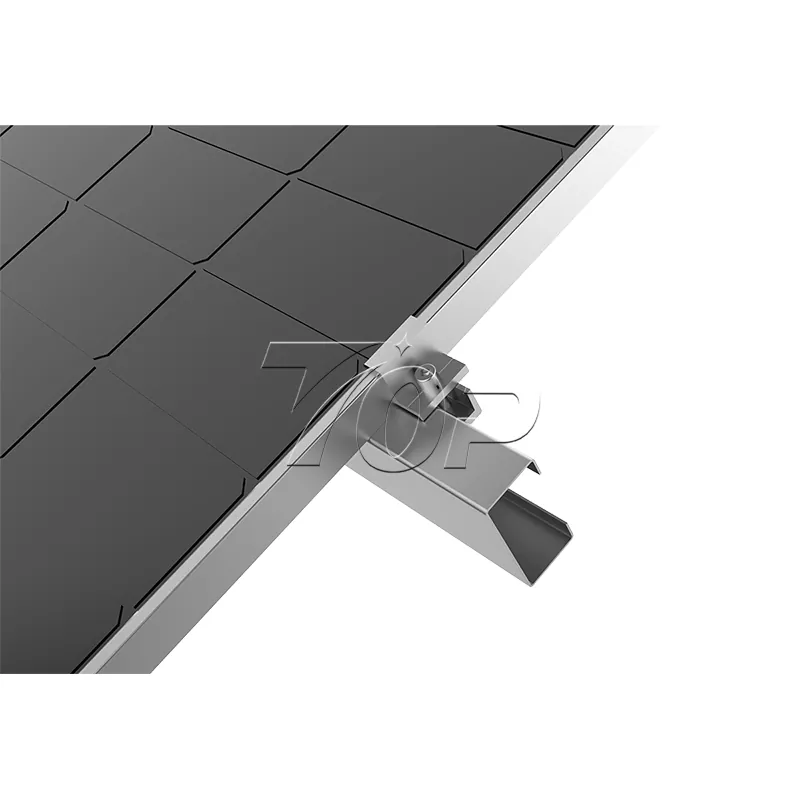

Sluneční mletní panely jsou umístěny na paprsku a upevňují se svítidlo z hliníkových slitin, aby se zajistilo rovnoměrné rozestupy (doporučené rozestupy ≥ 10 cm pro rozptyl tepla).

Uzemnění a inspekce:

Připojte zemnící kabel k podpůrnému systému a odolnosti testu (≤5Ω).

Úplná kontrola těsnosti šroubu a strukturální stability.

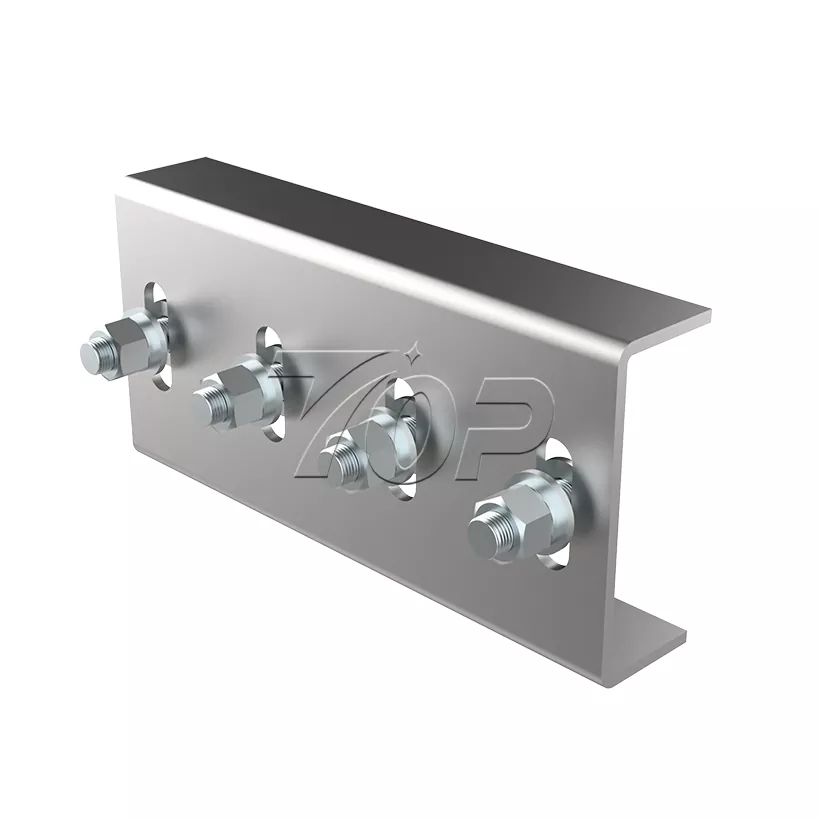

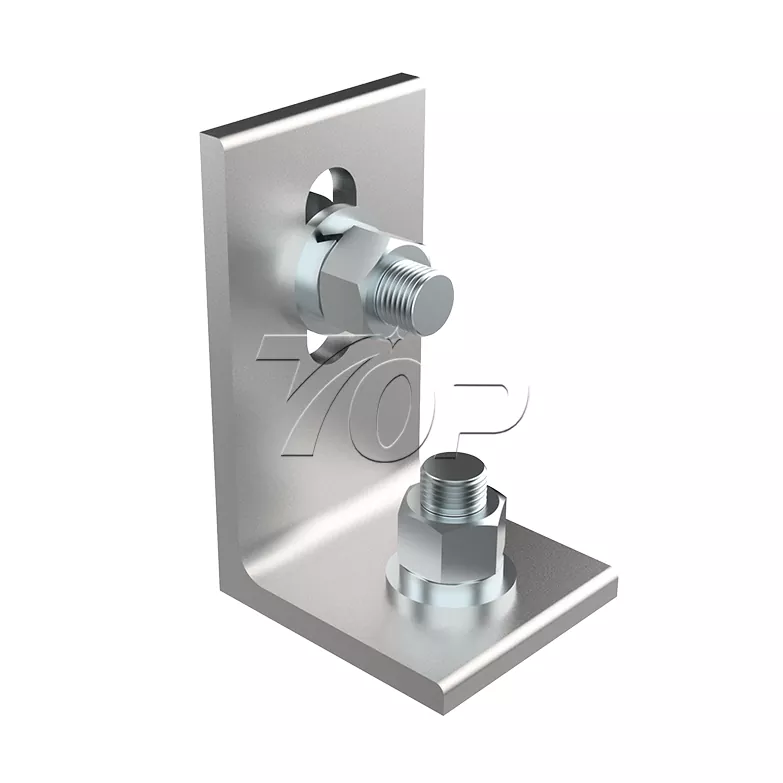

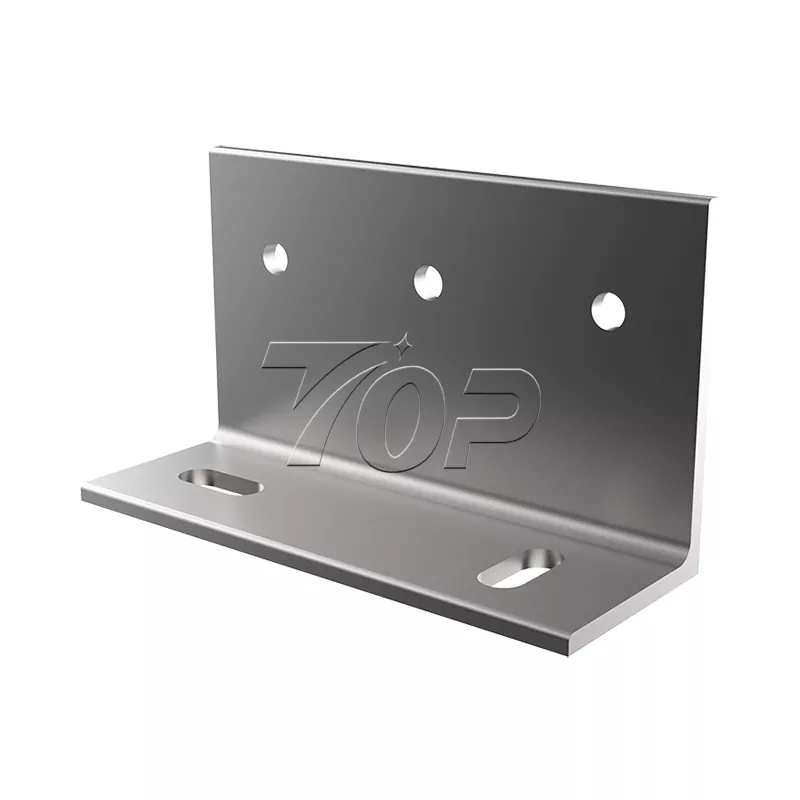

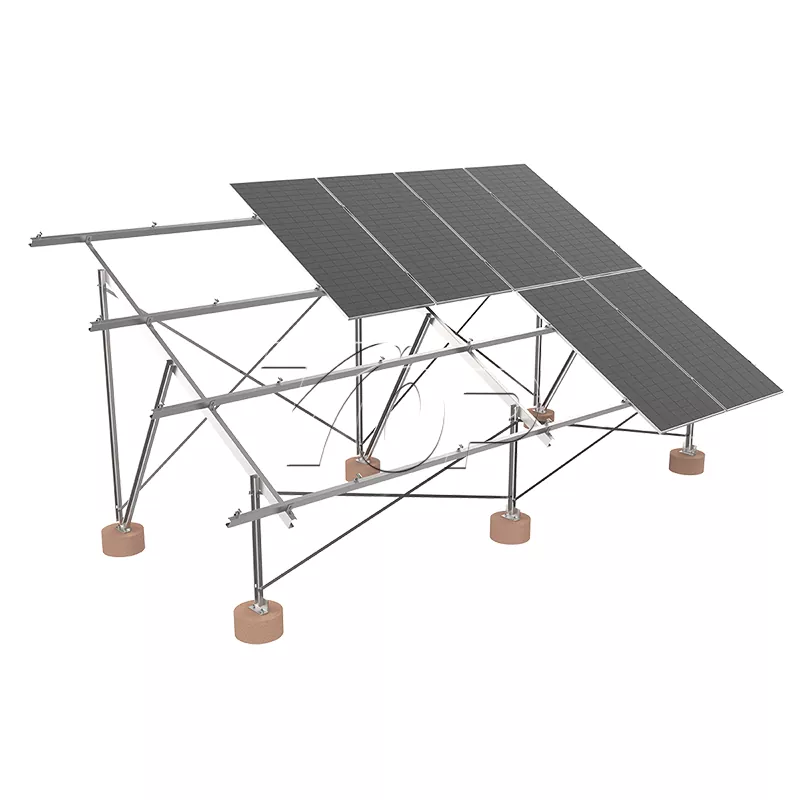

Produktová show

Aplikace produktu
